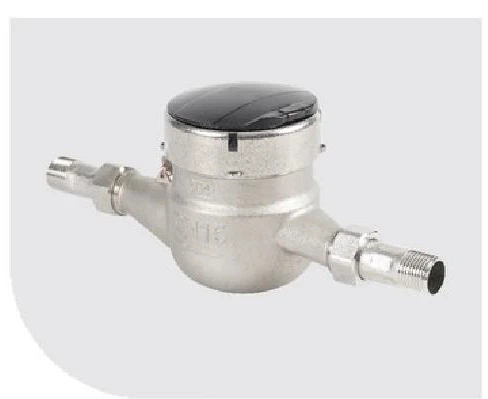

CZ5501 Séria LXS-15-50 Rotačný vodomer
Model: CZ5501
Použitie produktu

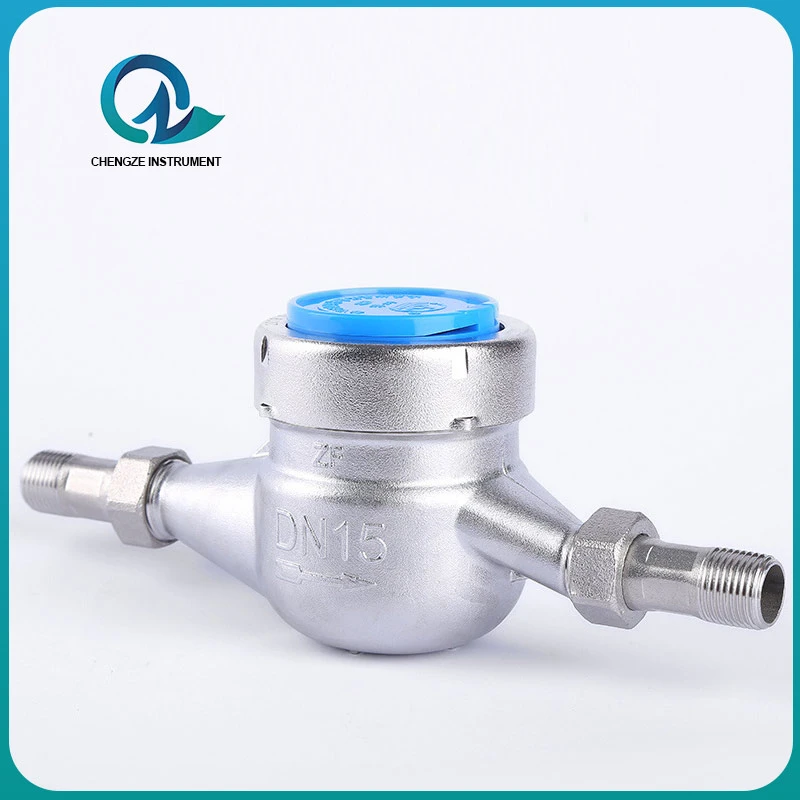

Nástroj Chengzesa špecializuje na výrobu rotorových lopatkových vodomerov z nehrdzavejúcej ocele, ktoré poskytujú presné riešenia na meranie prietoku pre rezidenčné a komerčné aplikácie. Naše vodomery sa vyznačujú vysoko-kvalitnou konštrukciou z nehrdzavejúcej ocele 304/316L s pokročilou technológiou rotorových lopatiek pre presnú vodu计量.
Kľúčové vlastnosti
Presné meranie: Pokročilý dizajn rotorových lopatiek zaisťuje vysokú presnosť pri nízkych prietokoch, spĺňa medzinárodné normy (ISO 4064)
Odolná konštrukcia: Celé telo z nehrdzavejúcej ocele poskytuje vynikajúcu odolnosť proti korózii a dlhú životnosť
Široký rozsah prietoku: Vhodné pre rôzne prietokové podmienky od minimálneho po maximálne prietoky
Inteligentná technológia: Voliteľná možnosť NB{0}}diaľkového odčítania IoT/LoRaWAN pre automatické odčítanie meračov
Strata nízkeho tlaku: Optimalizovaná vnútorná štruktúra minimalizuje pokles tlaku a spotrebu energie
Viaceré veľkosti: Dostupné v konfiguráciách DN15-DN50 pre rôzne požiadavky na inštaláciu
Aplikácie
Vodomery z nehrdzavejúcej ocele s rotorovým rotorom nástroja Chengze sa široko používajú v obytných budovách, komerčných nehnuteľnostiach, systémoch HVAC, rozvodných sieťach vody a priemyselných procesoch. Ideálne na meranie studenej aj teplej vody.
Ako profesionálny výrobca vodomerov ponúka spoločnosť Chengze Instrument komplexnú technickú podporu, pokyny na inštaláciu a spoľahlivý popredajný-servis. Kontaktujte nás ešte dnes pre podrobné špecifikácie a konkurencieschopné ceny
Servisný stav
Úroveň teploty: studená voda 30 stupňov, horúca voda môže byť prispôsobená 0-90 stupňov
Menovitý tlak: MAP10
Hodnotenie tlakovej straty: AP63
Úroveň citlivosti proti prúdu: U10
Úroveň citlivosti toku po prúde: D5
Okraj chyby
A) Maximálna povolená chyba dolnej zóny (Q1WQ
B) Vysoká oblasť (Q1wQwQ1) Maximálna povolená chyba je ±2 %

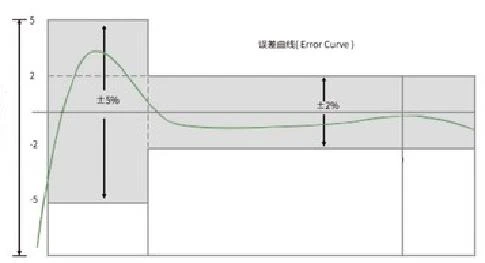

Krivka chyby prietoku

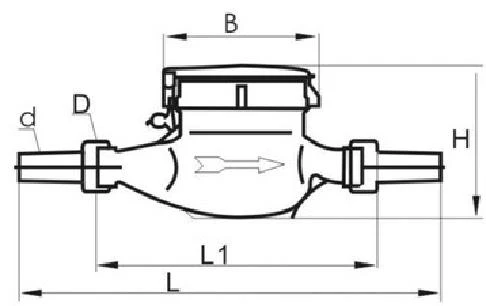

Obrysový rozmerový výkres
Rozmery a hmotnosť horizontálneho vodomeru
|
Nominálny kaliber |
Dĺžka (mm) |
Šírka (mm) |
nadmorská výška (mm) |
Pripojte vlákna |
Hmotnosť |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Rozsah prietoku horizontálneho vodomeru
|
Menovitý priemer (mm) |
Trieda presnosti |
Prietok preťaženia Q₄ |
Spoločný prietok Q₃ |
Hraničný tok Q₂ |
Minimálny prietok Q₁ |
|
m³/h |
|||||
|
LXS-DN15E |
Úroveň 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Úroveň 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Úroveň 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Úroveň 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Úroveň 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Úroveň 2 |
31.25 |
25.00 |
0.400 |
0.250 |
