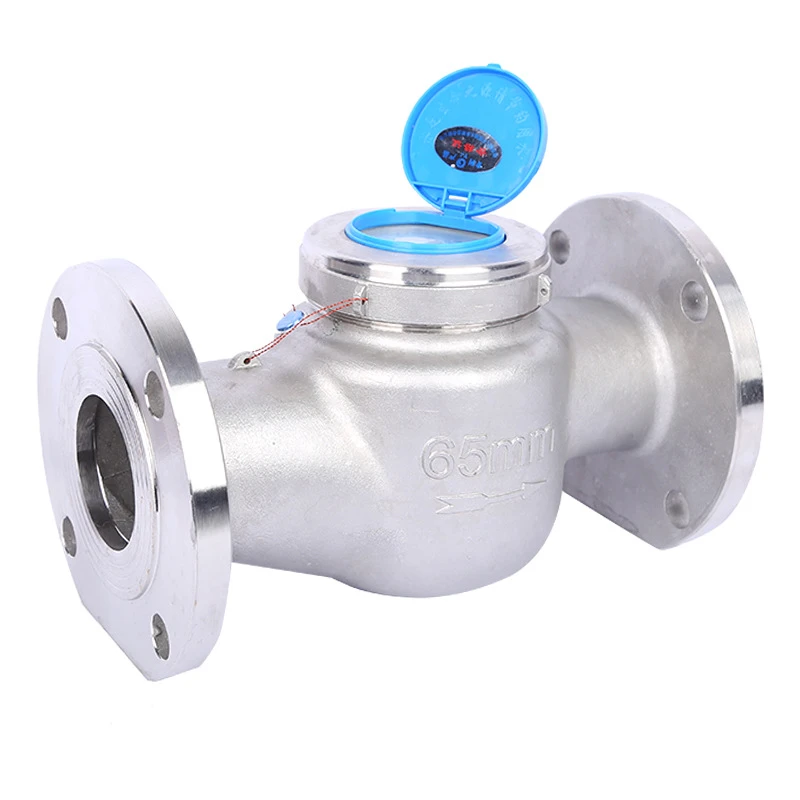

Potom, čo voda natečie do vodomeru, vstupuje do meracieho mechanizmu cez spodné vstupné otvory krytu obežného kolesa, čím poháňa rotáciu obežného kolesa. Voda potom vyteká cez horné výstupné otvory krytu obežného kolesa. Rýchlosť obežného kolesa je priamo úmerná prietoku vody. Otáčanie obežného kolesa sa prenáša cez redukčný prevod na indikačný mechanizmus, ktorý zaznamenáva celkové množstvo vody, ktoré prešlo meračom. Počítadlo tohto vodomeru je ponorené do meranej vody, známeho ako otočný-krídlový mokrý- vodomer. Základnou meracou jednotkou tohto vodomeru je M3.
Komponenty sú vyrobené z vysoko kvalitných materiálov s úpravou odolnou voči korózii, s výhodami presného merania, trvácnosti a pohodlnej údržby.
Nalejte:
Pri objednávke špeciálnych špecifikácií je potrebné špecifikovať pripojenie armatúry podľa GB/T17241.6-2008PN10.
Veľkosť, hmotnosť a hlavné parametre závisia od fyzického produktu a požiadaviek na objednávku.
Hlavné technické parametre
|
Menovitý priemer (mm) |
Trieda presnosti |
Prietok preťaženia Q₄ |
Spoločný prietok Q₃ |
Hraničný tok Q₂ |
Minimálny prietok Q₁ |
|
m³/h |
|||||
|
LXS-DN25E |
Úroveň 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Úroveň 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Úroveň 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Úroveň 2 |
31.25 |
25.00 |
0.400 |
0.250 |
|
LXS-DN65E |
Úroveň 2 |
50.00 |
40.00 |
1.280 |
0.800 |

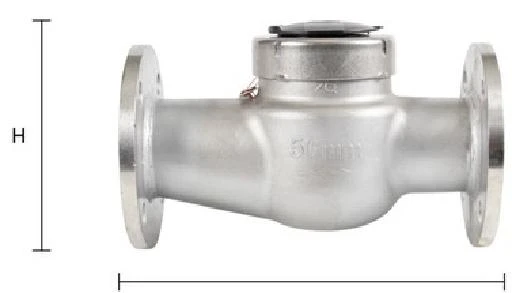

Vonkajšie rozmery tela stola
|
Menovitý priemer (mm) |
Celková dĺžka L vodorovného vodomeru (mm) |
navštevovaný režim |
|
LXS-DN25E |
225 |
Prírubové spojenie |
|
LXS-DN32E |
230 |
Prírubové spojenie |
|
LXS-DN40E |
245 |
Prírubové spojenie |
|
LXS-DN50E |
285 |
Prírubové spojenie |
|
LXS-DN65E |
285 |
Prírubové spojenie |
