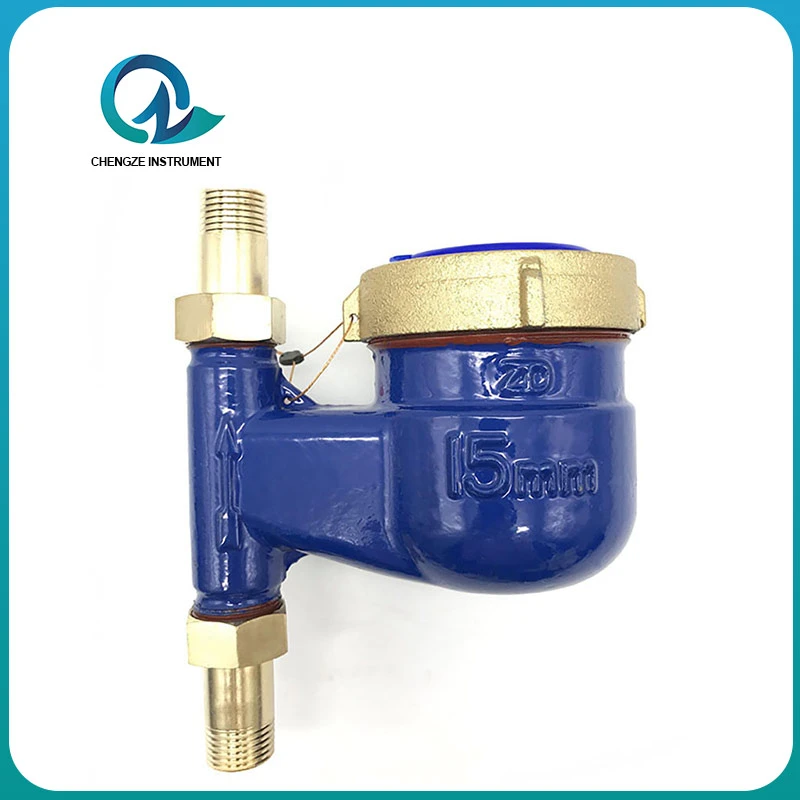

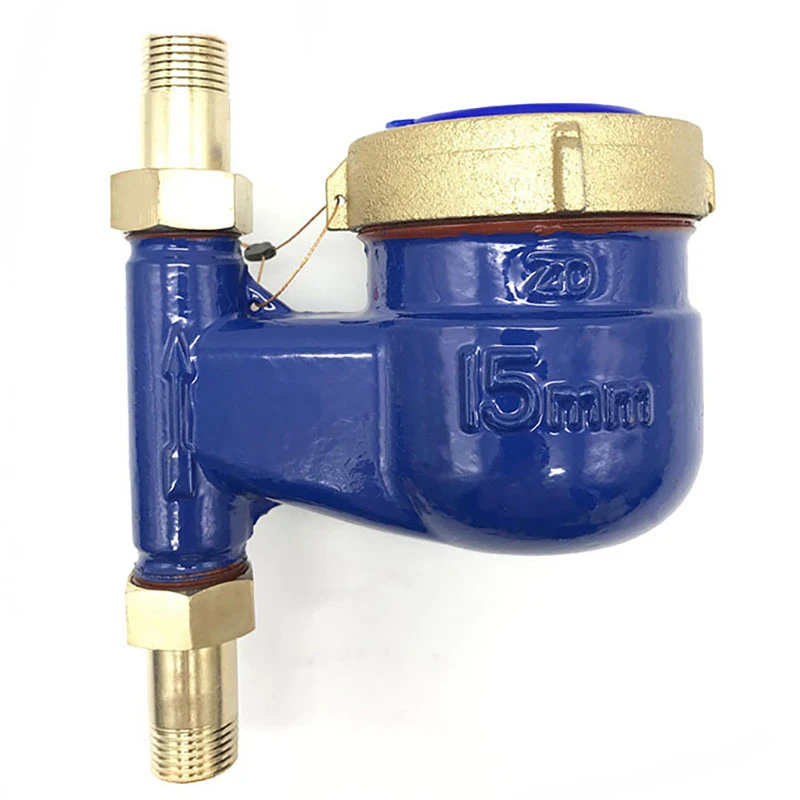

Vertikálny rotačný lopatkový vodomer

Merač sa používa na meranie celkového množstva pitnej vody pretekajúcej vodovodným potrubím. Je vhodný len pre čistú vodu, ktorá tečie jedným smerom.

Bojujete s obmedzeným alebo nepohodlným inštalatérskym priestorom? Vertikálny rotačný lopatkový vodomer je pre vás ideálny!

Pokiaľ ide o inštaláciu vodomerov, všetci vieme, že potrubie nie je vždy pohodlné. Tesné rohy, malá svetlá výška a vodorovné potrubia, ktoré sú len ťažko dostupné, môžu zmeniť jednoduchú inštaláciu na veľkú bolesť hlavy. Ale čo keby váš merač mohol pracovať s vaším priestorom, nie proti nemu? Vstúpte do hry-zmenyvertikálny rotačný lopatkový vodomer.

Ako už názov napovedá, tento šikovný merač je určený na inštaláciuvertikálne na vodovodnom potrubí. Toto nie je len malé vylepšenie-je to úplná hra-menič pre inštalácie šetriace miesto-. Zamyslite sa nad stiesnenými šatníkmi, viac-poschodovými budovami so stúpačkami alebo kompaktnými strojovňami, kde záleží na každom centimetri. Thevertikálny vodomerľahko vyrieši tieto priestorové hádanky.

Nenechajte sa zmiasť odlišnou orientáciou. Vo vnútri obsahuje rovnaké dôveryhodné,odolný mechanický pohybako naše klasické modely. Lopatkový rotor je navrhnutý tak, aby perfektne fungoval v podmienkach vertikálneho prúdenia, čím zaisťuje, že nebudete robiť kompromisypresnosť merania. Získate rovnako spoľahlivý výkon adlhá životnosť, len v oveľa flexibilnejšom balení.

Pre inštalatérov, správcov budov a systémových projektantov to znamená bezkonkurenčnéflexibilita inštalácie. Zjednodušuje modernizáciu existujúcich budov a ponúka inteligentné a efektívne riešenia pre nové stavby.

Prestaňte sa snažiť, aby sa štandardný meter zmestil tam, kde by nemal. Vyberte si merač, ktorý sa prispôsobí vašim potrebám.

Myslite vertikálne. Vyberte si vertikálny rotačný lopatkový vodomer pre presnosť, ktorá sadne.

Potom, čo voda natečie do vodomeru, vstupuje do meracieho mechanizmu cez spodné vstupné otvory krytu obežného kolesa, čím poháňa rotáciu obežného kolesa. Voda potom vyteká cez horné výstupné otvory krytu obežného kolesa. Rýchlosť obežného kolesa je priamo úmerná prietoku vody. Otáčanie obežného kolesa sa prenáša cez redukčný prevod na indikačný mechanizmus, ktorý zaznamenáva celkové množstvo vody, ktoré pretieklo meračom. Počítadlo tohto vodomeru je ponorené do meranej vody, známeho ako otočný-krídlový mokrý- vodomer. Základnou meracou jednotkou tohto vodomeru je M3.



Komponenty sú vyrobené z vysoko kvalitných materiálov s úpravou odolnou voči korózii, s výhodami presného merania, trvácnosti a pohodlnej údržby.

Úroveň teploty: studená voda 30 stupňov, horúca voda 0-90 stupňov je možné prispôsobiť
Menovitý tlak: MAP10
Hodnotenie tlakovej straty: AP63
Úroveň citlivosti proti prúdu: U10
Úroveň citlivosti toku po prúde: D5

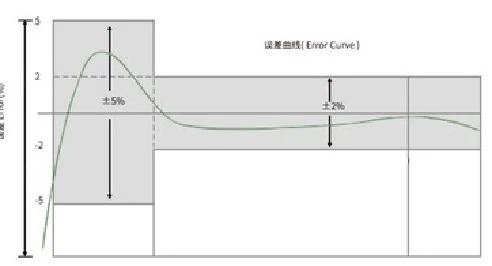

A) Nízka oblasť (Q1WQ B) Vysoká oblasť (Q1WQWQ1) Maximálna povolená chyba je ±2 %
